Маленький PICO: портативный мини-проектор

На рынке появились устройства-микропроекторы, или pico projector, не уступающие по характеристикам своим «полновесным» собратьям.

В своем стремлении к уменьшению девайсов разработчики порой доходят до абсурда. Но есть устройства, которые просто нуждаются в портативном исполнении. К ним можно смело причислить проекторы.

Маленький PICO: портативный мини-проектор
Маленький PICO: портативный мини-проектор

В недалеком будущем проигрывание видео-контента на экране может отойти в прошлое благодаря мини-проекторам. С их помощью изображение может быть спроецировано на любую гладкую поверхность, будь то стена или футболка товарища. Мини-проектор позиционируется как незаменимое устройство для тех, кто постоянно находится в движении и не знает, где ему придется провести презентацию или посмотреть фильм в следующий раз. Современный рынок пикопроекторов поделен на сферы влияния трех основных технологий: DLP, MEMS и FLCoS. На базе данных решений компании проектируют свои модули.

Битва технологий

Термин «pico projector» был введен специалистами компании Texas Instruments (TI) для обозначения миниатюрного проекционного устройства, которое может быть исполнено как отдельный девайс, а также в качестве встроенного модуля любого мобильного устройства (КПК, мобильный телефон, портативный цифровой медиаплеер и т. п.).

В начале 2007 года компания TI одна из первых представила концепт карманного проектора для мобильных устройств, основанного на использовании DLP-чипа (digital light processing).

DLP Pico

Разработкой этой технологии занимается компания Texas Instruments (TI), которая по праву считается пионером в области разработки пикопроекторов. В видеопроекторе, созданном по технологии DLP, три лазерных луча направляются на микросхему со слоем управляемых микрозеркал. В зависимости от положения зеркала, свет, отражаемый от его поверхности, приобретает один из 256 оттенков. Таким образом проектор может отображать 16,7 миллиона цветов. Подобная технология используется в проекционных телевизорах и цифровых видеопроекторах для кинотеатров.

MEMS

Разработкой модуля на основе данной технологии занимается американская компания Microvision, которая успешно сотрудничает с таким мировым мобильным гигантом, как Motorola. Именно в этом тандеме планировалось совершить революцию, впервые встроив пикопроектор в мобильный телефон. Но конкуренты из TI опередили Microvision.

В качестве источников света в модуле Pico P используются три полупроводниковых лазера (красного, зеленого и синего цветов), работой которых управляет быстродействующий электронный чип. В модуле PicoP три лазера работают одновременно, а их лучи совмещаются при помощи специального оптического элемента. Варьируя яркость каждого лазера, на выходе можно получать свет различных оттенков. Далее луч попадает на устройство развертки, оснащенное миниатюрным подвижным зеркалом и микроэлектромеханическими приводами (MEMS). Приводы позволяют отклонять миниатюрное зеркало в двух плоскостях и таким образом изменять направление отраженного луча.

Изображение в модуле Pico P формируется последовательно, пиксел за пикселом. Отраженный зеркалом устройства развертки луч последовательно пробегает каждую из строчек картинки. При переходе от одного пиксела к другому цвет луча изменяется в соответствии с цветовыми координатами текущего пиксела.

FLCoS

Разработкой технологии FLCoS (Ferroelectric Liquid-Crystal-on-Silicon — сегнетоэлектрические жидкие кристаллы на кремниевой подложке) занимается компания Displaytech. Эта технология уже давно известна пользователям, ранее она использовалась в цифровых фотоаппаратах и видеокамерах.

Центральным элементом данной конструкции является полупроводниковый чип с ЖК-матрицей. В качестве источников света используются светодиоды с высокой яркостью. Свет от источника проходит через поляризатор и попадает на матрицу. В том случае, если ячейка матрицы открыта, свет отражается от зеркальной подложки - формируется светлый пиксел. Если же ячейка закрыта, свет поглощается и на этом участке формируется темный пиксел. Таким образом, получается полутоновое изображение.

Для воспроизведения цветов используется принцип чередования образов цветовых слоев с высокой частотой (аналогичный применяемому в DLP Pico). В каждый момент времени включается один из трех светодиодов (красный, зеленый или синий), синхронно с воспроизведением на матрице образа соответствующего цветового слоя.

Портативные первенцы

С изобретением мини-проекторов началась эпоха цифровых войн между производителями (каждая компания стремилась сделать свой девайс наиболее компактным и наименее энергозависимым). Больше всех в этой области преуспела компания 3M, которая объявила о выпуске крохотного устройства, имеющего размеры, позволяющие без ущерба эргономичности встраивать его в любой телефон. При этом мобильный проектор имеет LED-подсветку и выводит изображение с VGA-разрешением (640 х 480) в виде проекции размером около метра и более. С этого момента началась эпоха встроенных микропроекторов.

Хотя ожидалось, что первой ласточкой будет мобильный телефон со встроенным пикопроектором, компания Sunlink опередила конкурентов, выпустив портативный медиаплеер с такой функцией. Устройство оснащено пикопроектором iView IPL630 LCOS, который позволяет получать проецируемые изображения с разрешением до 640х480 точек. Сам плеер имеет неплохие технические характеристики и оснащен 3,5-дюймовым сенсорным дисплеем. Размеры плеера составляют 133*79x25 мм, так что похвастаться символической толщиной устройству не получится. Это связано с тем, что в торцевой части плеера расположен проектор.

Компания ChinaKing создала девайс, который представляет собой обычный бюджетный телефон на стандартной китайской платформе. Габаритное устройство оборудовано огромной батареей, а модуль проектора занимает почти треть корпуса. Устройство в режиме проектора работает 2 часа. Оно способно отображать видео в разрешении 640х480 на поверхности с диагональю до 30”.

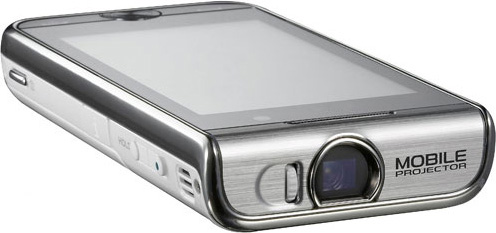

Среди компаний с мировым именем также отличились азиатские производители. Первой крупной компанией, выпустившей серийный мобильный телефон со встроенным пикопроектором, по праву считается Samsung Electronics. Первым гаджетом был портативный микропроектор MBP200, а чуть позже на корейский рынок вышел телефон Samsung i7410. Встроенный пикопроектор, изготовленный фирмой, проецирует изображение размером 5-50 дюймов по диагонали с разрешением 480х320 пикселей (QVGA). Помимо проектора, i7410 оснащен 3,2-дюймовым AMOLED-дисплеем (240х400 пикселей), 5-мегапиксельной камерой с LED-вспышкой, FM-тюнером, 15 МБ-ной памятью и слотом для карт памяти microSDHC (до 16 ГБ), модулем Bluetooth 2.1 (профиль A2DP), портом USB 2.0. Емкость батареи составляет 1400 мАч. Размеры телефона равны 107,3х48,8х19 мм, вес - 160 грамм.



Маленький PICO: портативный мини-проектор
Маленький PICO: портативный мини-проектор


Вслед за Samsung подтянулись и другие компании-гиганты (полным ходом идет создание мобильных со встроенными проекторами таких производителей, как Nokia, Motorola, LG и, конечно же, Apple). Уже сегодня счастливых обладателей iPhone не на шутку беспокоит мысль о том, что через несколько лет их гаджеты начнут рассказывать анекдоты и делать работу по дому. Насчет этих перспектив можно усомниться, но зато можно быть уверенным в том, что Apple не упустит возможность встроить пикопроектор в новые модели телефонов. Тайваньская компания Foxlink уже начала разработку микропроекторов для Apple, которые будут выпущены во второй половине года.

Нынешнее качество картинки вряд ли обрадует продвинутого пользователя, привыкшего к идеальному и насыщенному изображению. На сегодняшний день среднестатистический пикопроектор может «похвастаться» способностью проецировать изображение размером 20-30 дюймов (что чуть больше листа бумаги формата А4) с разрешением 1024×768 точек с расстояния около 50 сантиметров от экрана, яркость и контрастность также оставляют желать лучшего.

Грядущая эра мобильного телевидения и полноценных трехмерных игр требует новых дисплеев. Увеличение их диагонали и разрешения себя исчерпало. Преодолеть эту проблему можно будет путем перехода к принципиально иной технологии, и проекционные устройства являются одним из наилучших вариантов. Пикопроектор дает возможность разграничить такие два, казалось бы, неразделимые понятия, как «размер устройства» и «размер экрана».

Прогнозируют, что уже вскоре проекторы смогут проецировать изображение, сопоставимое по размерам с изображением широкоформатного телевидения. А по мнению Pacific Media Associates, уже к 2010 году рынок устройств, использующих карманные проекторы, достигнет одного миллиона штук.
