Штурм звукового барьера

14 октября 1947 года человечество преодолело очередной рубеж. Рубеж вполне объективный, выражающийся в конкретной физической величине — скорости звука в воздухе, которая в условиях земной атмосферы находится в зависимости от её температуры и давления в пределах 1100–1200 км/ч.
Десять лет назад ветеран Второй мировой и вьетнамской войн отставной бригадный генерал Чак Йегер отметил 50-летие первого сверхзвукового полета новым сверхзвуковым полетом на своем F-15. Фото: USAF.
Десять лет назад ветеран Второй мировой и вьетнамской войн отставной бригадный генерал Чак Йегер отметил 50-летие первого сверхзвукового полета новым сверхзвуковым полетом на своем F-15. Фото: USAF.
Сверхзвуковая скорость покорилась американскому пилоту Чаку Йегеру (Charles Elwood «Chuck» Yeager) — молодому ветерану Второй мировой, обладавшему незаурядной отвагой и отменной фотогеничностью, благодаря чему он немедленно стал популярен у себя на родине так же, как спустя 14 лет — Юрий Гагарин.

А отвага для перехода через звуковой барьер действительно требовалась. Советский пилот Иван Федоров, повторивший достижение Йегера год спустя, в 1948 году, вспоминал тогдашние свои ощущения: «Перед полетом на преодоление звукового барьера стало очевидным, что гарантии выжить после него нет никакой. Никто не знал практически, что это такое и выдержит ли конструкция самолета напор стихии. Но об этом старались не думать».

Действительно, полной ясности относительно того, как себя поведет машина на сверхзвуковой скорости, не было. У авиаконструкторов были ещё свежи в памяти воспоминания о внезапной напасти 30-х годов, когда с ростом скоростей самолетов пришлось срочно решать проблему флаттера — автоколебаний, возникающих как в жестких конструкциях самолета, так и в его обшивке, в считанные минуты разрывающих самолет на части.

Когда самолет движется с дозвуковой скоростью, акустические волны убегают от него, словно круги по воде от упавшего камня: давление вблизи волнового фронта меняется более или менее плавно. Самолет, движущийся со сверхзуковой скоростью, возбуждает ударные волны: давление на волновом фронте такой волны меняется скачком. А стоящий на земле человек слышит сначала звук похожий на взрыв — и только после этого рокот мотора.  Фото: Dr. Leonard Weinstein/DFRC/NASA
Когда самолет движется с дозвуковой скоростью, акустические волны убегают от него, словно круги по воде от упавшего камня: давление вблизи волнового фронта меняется более или менее плавно. Самолет, движущийся со сверхзуковой скоростью, возбуждает ударные волны: давление на волновом фронте такой волны меняется скачком. А стоящий на земле человек слышит сначала звук похожий на взрыв — и только после этого рокот мотора. Фото: Dr. Leonard Weinstein/DFRC/NASA
Процесс развивался лавинообразно, стремительно, пилоты не успевали изменить режим полета, и машины рассыпались в воздухе на части. Довольно долго математики и конструкторы в различных странах бились над решением этой проблемы. В конце концов теорию явления создал тогда ещё молодой российский математик Мстислав Всеволодович Келдыш (1911–1978), впоследствии президент АН СССР. С помощью этой теории удалось найти способ навсегда избавиться от неприятного явления.

Вполне понятно, что столь же неприятных сюрпризов ожидали и от звукового барьера. Численное решение сложных дифференциальных уравнений аэродинамики в отсутствие мощных вычислительных машин было невозможно, и приходилось полагаться на «продувку» моделей в аэродинамических трубах. Но из качественных соображений было ясно, что при достижении скорости звука вблизи самолета возникает ударная волна.

Наиболее ответственный момент — преодоление звукового барьера, когда скорость самолета сравнивается со скоростью звука. В этот момент разность давлений по разные стороны фронта волны быстро нарастает, и если момент продлится дольше мгновения, самолет может развалиться не хуже чем от флаттера. Порой при преодолении звукового барьера с недостаточным ускорением созданная самолетом ударная волна даже вышибает стекла из окон домов на земле под ним.

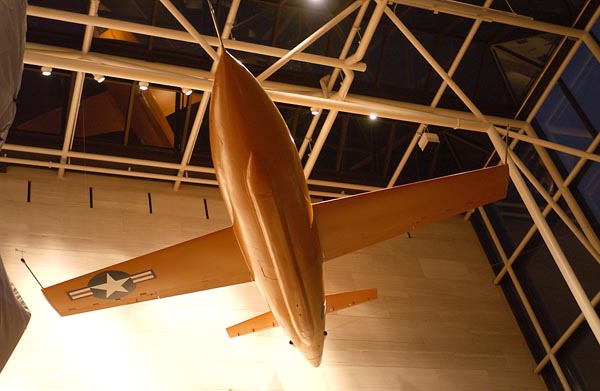

В настоящее время самолет X-1, на котором Чак Йегер впервые преодолел звуковой барьер, экспонируется в Национальном музее воздухоплавания и космонавтики (National Air and Space Museum) в Вашингтоне.  Фото: USAF/Senior Airman J.G. Buzanowski.
В настоящее время самолет X-1, на котором Чак Йегер впервые преодолел звуковой барьер, экспонируется в Национальном музее воздухоплавания и космонавтики (National Air and Space Museum) в Вашингтоне. Фото: USAF/Senior Airman J.G. Buzanowski.
Отношение скорости самолета к скорости звука называют числом Маха (по имени знаменитого немецкого механика и философа Эрнста Маха). При прохождении звукового барьера пилоту кажется, что число М перескакивает через единицу скачкообразно: Чак Йегер увидел, как стрелка махометра скакнула с 0,98 на 1,02, после чего в кабине наступила «божественная» тишина — на самом деле, кажущаяся: просто уровень звукового давления в кабине самолета падает в несколько раз. Этот момент «очищения от звука» очень коварен, он стоил жизни многим испытателям. Но опасность развалиться для его самолета Х-1 была невелика.

Самолет Х-1, изготовленный компанией Bell Aircraft в январе 1946 года, был чисто исследовательским летательным аппаратом, предназначенным для покорения звукового барьера и ни для чего более. Несмотря на то что машина была заказана министерством обороны, вместо оружия её нашпиговали научной аппаратурой, отслеживающей режимы работы узлов, приборов и механизмов. Х-1 походил на современную крылатую ракету.

Имел один ракетный двигатель Reaction Motors тягой 2722 кГ. Максимальный взлетный вес — 6078 кг. Длина — 9,45 м, высота — 3,3 м, размах крыльев — 8,53 м. Максимальная скорость — на высоте 18290 м 2736 км/ч. Машина запускалась со стратегического бомбардировщика В-52, а приземлялась на стальные «лыжи» на высохшем соляном озере.

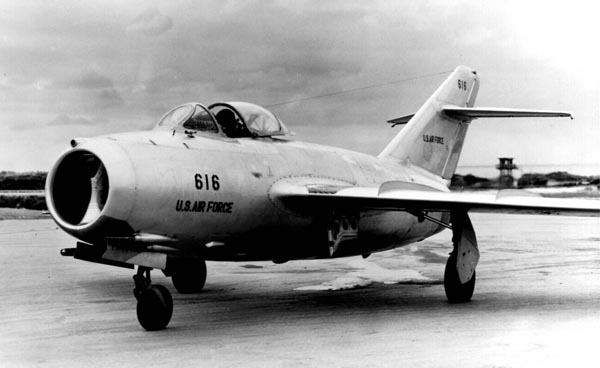

Самолеты МиГ-15 появились несколько позже Х-1 отчасти потому, что разработчики ставили комплексную задачу и стремились не только к преодолению звукового барьера, но и решению других технических задач. В результате машина оказалось настолько удачной, что долгое время различные ее модификации стояли на вооружении в разных странах. Этот экземпляр был доставлен с южнокорейского фронта в США, где его «осваивал» Чак Йегер. Фото: USAF.
Самолеты МиГ-15 появились несколько позже Х-1 отчасти потому, что разработчики ставили комплексную задачу и стремились не только к преодолению звукового барьера, но и решению других технических задач. В результате машина оказалось настолько удачной, что долгое время различные ее модификации стояли на вооружении в разных странах. Этот экземпляр был доставлен с южнокорейского фронта в США, где его «осваивал» Чак Йегер. Фото: USAF.
Не менее впечатляют и «тактико-технические параметры» её пилота. Чак Йегер родился 13 февраля 1923 года. После школы пошел в летное училище, и после его окончания отправился воевать в Европу. Сбил один Мессершмит-109. Сам был сбит в небе Франции, но его спасли партизаны. Как ни в чем не бывало вернулся на базу в Англию. Однако бдительная служба контрразведки, не поверив чудесному избавлению от плена, отстранила пилота от полетов и направила его в тыл.

Честолюбивый Йегер добился приема у главнокомандующего союзными войсками в Европе генерала Эйзенхауэра, который Йегеру поверил. И не ошибся — молодой пилот за полгода, остававшиеся до окончания войны, совершил 64 боевых вылета, сбил 13 вражеских самолетов, причем 4 в одном бою.

И вернулся на родину в звании капитана с прекрасным досье, в котором значилось, что он обладает феноменальной летной интуицией, невероятным хладнокровием и удивительной выдержкой в любой критической ситуации. Благодаря такой характеристике он попал в команду испытателей-сверхзвуковиков, которых отбирали и готовили столь же тщательно, как впоследствии — астронавтов.

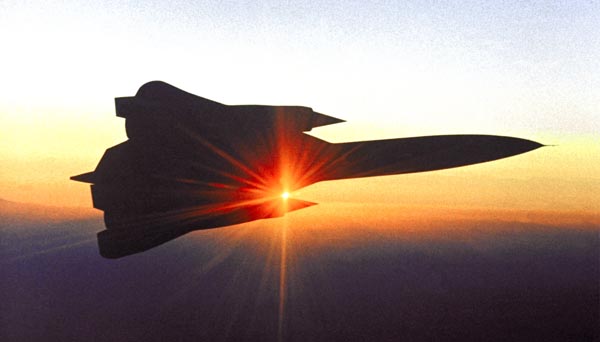

Уже первые полеты самолета YF-12C в 1962 году положили конец спорам о преимуществах стреловидных крыльев. Он послужил прототипом самолета SR-71 со стреловидностью 60°, поставившего несколько рекордов и втрое превысившего скорость звука. После этого преимущества стреловидных крыльев стали казаться очевидными. Фото: DFRC/NASA.
Уже первые полеты самолета YF-12C в 1962 году положили конец спорам о преимуществах стреловидных крыльев. Он послужил прототипом самолета SR-71 со стреловидностью 60°, поставившего несколько рекордов и втрое превысившего скорость звука. После этого преимущества стреловидных крыльев стали казаться очевидными. Фото: DFRC/NASA.
Переименовав Х-1 в «Пленительную Гленис» (Glamorous Glennis) в честь своей жены, Йегер не единожды устанавливал на нем рекорды. В конце октября 1947 года пал прежний рекорд высоты — 21 372 м. В декабре 1953 года новая модификация машины — X-1A развила скорость 2,35 М — почти 2800 км/ч, а полгода спустя поднялась на высоту 27 430 м.

А до того были испытания ряда запускавшихся в серию истребителей и обкатка нашего МиГ-15, захваченного и переправленного в Америку во время корейской войны. Впоследствии Йегер командовал различными испытательными подразделениями ВВС как в США, так и на американских базах в Европе и Азии, принимал участие в боевых действиях во Вьетнаме, тренировал пилотов.

В отставку он вышел в феврале 1975 года в звании бригадного генерала, налетав за время доблестной службы 10 тыс. часов, обкатав 180 различных сверхзвуковых моделей и собрав уникальную коллекцию орденов и медалей.

Гиперзвуковой беспилотный «скрамджет» Х-43а более чем втрое превысил рекорд скорости SR-71. Схема полета получилась довольно сложной: сначала бомбардировщик выводил сборку на высоту в 10 000 метров, после чего отстрелившаяся ракета разгонялась до 7М, одновременно поднимаясь на высоту 30 000 м. Дальше до 10М «скрамджет» разгонялся уже сам. Фото: Jim Ross/DFRC/NASA.
Гиперзвуковой беспилотный «скрамджет» Х-43а более чем втрое превысил рекорд скорости SR-71. Схема полета получилась довольно сложной: сначала бомбардировщик выводил сборку на высоту в 10 000 метров, после чего отстрелившаяся ракета разгонялась до 7М, одновременно поднимаясь на высоту 30 000 м. Дальше до 10М «скрамджет» разгонялся уже сам. Фото: Jim Ross/DFRC/NASA.
В середине 80-х годов был снят фильм, основанный на биографии бравого парня, первым в мире покорившего звуковой барьер, и после этого Чак Йегер стал даже не героем, а общенациональной реликвией. В последний раз он сел за штурвал F-16 14 октября 1997 года и преодолел звуковой барьер на пятидесятую годовщину своего исторического полета. Было Йегеру тогда 74 года. В общем, как сказал поэт, гвозди бы делать из этих людей.

Таких людей немало и по другую сторону океана… Советские конструкторы начали примеряться к покорению звукового барьера одновременно с американскими. Но для них это было не самоцелью, а актом вполне прагматичным. Если Х-1 был сугубо исследовательской машиной, то у нас звуковой барьер штурмовали на прототипах истребителей, которые предполагалось запустить в серию для укомплектования ими частей ВВС.

В соревнование включились несколько конструкторских бюро — ОКБ Лавочкина, ОКБ Микояна и ОКБ Яковлева, — в которых параллельно разрабатывались самолеты со стреловидным крылом, что тогда было революционным конструктивным решением. К сверхзвуковому финишу они пришли в таком порядке: Ла-176 (1948), МиГ-15 (1949), Як-50 (1950).

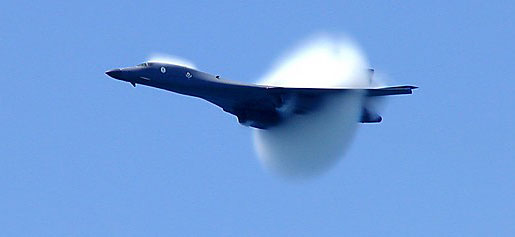

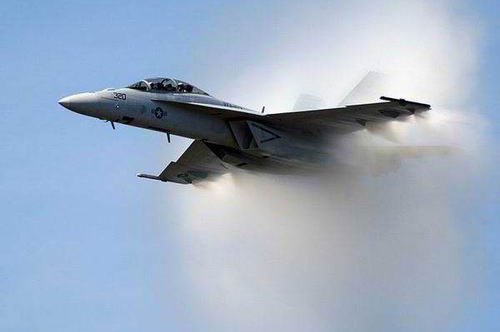

Прохождение самолёта через звуковой барьер сопровождается не только звуковым, но и потрясающе красивым визуальным эффектом.
Прохождение самолёта через звуковой барьер сопровождается не только звуковым, но и потрясающе красивым визуальным эффектом.
Однако там проблема решалась в довольно сложном контексте: военная машина должна обладать не только высокой скоростью, но и множеством иных качеств — маневренность, живучесть, минимальное время предполетной подготовки, мощное вооружение, внушительный боекомплект и т.д. и т.п.

Следует отметить и то, что в советские времена на решение государственных приемочных комиссий зачастую влияли не только объективные факторы, но и субъективные моменты, связанные с политическими маневрами разработчиков. Вся эта совокупность обстоятельств привела к тому, что в серию был запущен истребитель МиГ-15, который прекрасно показал себя на локальных аренах военных действий 50-х годов. Именно эту машину, захваченную в Корее, как было выше сказано, «объезжал» Чак Йегер.

В Ла-176 была применена рекордная по тем временам стреловидность крыла, равная 45 градусам. Турбореактивный двигатель ВК-1 обеспечивал тягу в 2700 кГ. Длина — 10,97 м, размах крыльев — 8,59 м, площадь крыла 18,26 кв.м. Взлетная масса — 4636 кг. Потолок — 15 000 м. Дальность полета — 1000 км. Вооружение — одна 37-мм пушка и две 23-мм. Машина была готова осенью 1948 года, в декабре начались её летные испытания в Крыму на военном аэродроме близ города Саки.

Прохождение через звуковой барьер.
Прохождение через звуковой барьер.
Среди тех, кто руководил испытаниями, был и будущий академик Владимир Васильевич Струминский (1914–1998), пилотами экспериментального самолета были капитан Олег Соколовский и полковник Иван Федоров, получивший впоследствии звание Героя Советского Союза. Соколовский по нелепой случайности погиб во время четвертого полета, забыв закрыть фонарь кабины.

Звуковой барьер полковник Иван Федоров преодолел 26 декабря 1948 года. Поднявшись на высоту 10 тыс. метров, он отклонил ручку управления от себя и начал разгоняться на пикировании. «С большой высоты разгоняю свой 176-й, — вспоминал пилот. — Слышен нудный негромкий свист. Наращивая скорость, самолет мчится к земле. На шкале махометра стрелка с трехзначных цифр переходит на четырехзначные. Самолет дрожит, словно в лихорадке. И вдруг — тишина! Взят звуковой барьер. Последующая расшифровка осциллограмм показала, что число М перевалило за единицу». Произошло это на высоте 7 000 метров, где была зафиксирована скорость 1,02М.

В дальнейшем скорость пилотируемых самолетов продолжала неуклонно наращиваться за счет увеличения мощности двигателей, применения новых материалов и оптимизации аэродинамических параметров. Однако этот процесс не безграничен. С одной стороны, он тормозится соображениями рациональности, когда учитывается расход топлива, стоимость разработки, безопасность полета и прочие не праздные соображения.

Штурм звукового барьера
И даже в военной авиации, где деньги и безопасность пилота не столь уж и значимы, скорости наиболее «шустрых» машин находятся в диапазоне от 1,5М до 3М. Больше как будто бы не требуется. (Рекорд скорости для пилотируемых аппаратов с реактивными двигателями принадлежит американскому самолету-разведчику SR-71 и составляет 3,2М.)

С другой стороны, существует непреодолимый тепловой барьер: при определенной скорости нагревание корпуса машины трением о воздух происходит настолько быстро, что невозможно отведение тепла с его поверхности. Расчеты показывают, что при нормальном давлении это должно происходить на скорости порядка 10М.

Тем не менее предел в 10М все-таки был достигнут все на том же полигоне Эдвардс. Произошло это в 2005 году. Рекордсменом стал беспилотный ракетный самолет Х-43А, изготовленный в рамках 7-летней грандиозной программы Hiper-X по отработке технологий нового типа, призванных радикально изменить облик ракетно-космической техники будущего. Его стоимость составляет $230 млн.

Рекорд был установлен на высоте 33 тыс. метров. В беспилотнике использована новая система разгона. Вначале отрабатывает традиционная твердотопливная ракета, с помощью которой Х-43А достигает скорости 7М, а затем включается двигатель нового типа — гиперзвуковой прямоточный воздушно-реактивный двигатель (ГПВРД, или скрамджет), в котором в качестве окислителя используется обычный атмосферный воздух, а топливом является газообразный водород (прямо-таки классическая схема неуправляемого взрыва).

В соответствии с программой были изготовлены три беспилотных модели, которые после выполнения задания были утоплены в океане. Следующий этап предполагает создание пилотируемых машин. После их испытания полученные результаты будут учтены при создании самых разнообразных «полезных» аппаратов.

Помимо летательных аппаратов для нужд NASA будут создаваться гиперзвуковые военные машины — бомбардировщики, разведчики и транспортники. Boeing, которая принимает участие в программе Hiper-X, планирует к 2030–2040 годам создать гиперзвуковой авиалайнер на 250 пассажиров. Вполне понятно, что иллюминаторов, которые на таких скоростях ломают аэродинамику и не выдерживают теплового нагрева, в нем не будет. Вместо иллюминаторов предполагаются экраны с видеозаписью проплывающих облаков.

Сомневаться не приходится, этот вид транспорта будет востребован, поскольку чем дальше, тем больше дорожает время, вмещающее все больше и больше в единицу времени эмоций, заработанных долларов и прочих компонентов современной жизни.

В связи с этим не приходится сомневаться и в том, что когда-нибудь люди превратятся в бабочек-однодневок: один день будет насыщен как вся нынешняя (скорее — уже вчерашняя) человеческая жизнь. И можно предположить, что кто-то или что-то реализует в отношении человечества программу Hiper-X.


автор: Владимир Тучков
