Создатели руки скопировали анатомию человека

Фантастика стала ещё на один шажок ближе к реальности. Новая рука для робота — это замечательный пример комбинации принципов биомиметики и мехатроники. Увидев её, кто-то непременно вспомнит Терминатора, но изобретение должно найти массу мирных областей применения.

Notice: Undefined variable: 5616.9113252074 in /var/www/www-root/data/www/374.ru/tpl_text/text_picture.php on line 81
Полку рук для роботов прибыло. Новичок отличается силой, сравнимой с силой руки взрослого человека, и естественной, идентичной природной, кинематикой движений (кадр Festo).
Полку рук для роботов прибыло. Новичок отличается силой, сравнимой с силой руки взрослого человека, и естественной, идентичной природной, кинематикой движений (кадр Festo).
Германская компания Festo специализируется на электронных, электрических и пневматических узлах для роботов и различного промышленного оборудования. Теперь, покопавшись в закромах, она создала манипулятор, поражающий и видом, и возможностями.

Инженеры и раньше нередко сравнивали свои творения — манипуляторы для андроидов — с руками человека, но здесь это сравнение, пожалуй, впервые, подходит без преувеличения. В новом проекте изобретатели максимально близко воспроизвели в металле, резине и пластике анатомические особенности человеческих руки и части торса.

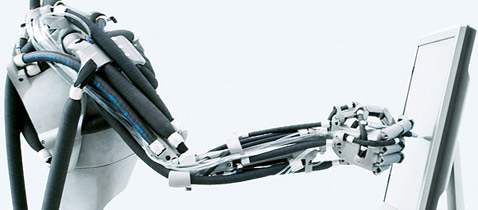

"Коронный номер" новой руки — письмо по экрану-планшету (фото Festo).
Называется это творение Airic’s_arm. Это рука и прилегающий "кусок" спины (кстати, компания создала не один образец данной машины). Габариты Airic’s_arm, когда рука распрямлена, составляют 85 × 85 × 65 сантиметров. А вес её равен всего-то 6,3 килограмма.

Главным достоинством разработки германские специалисты считают её приближение к руке человека в плане точности движений, динамики и мощности. Секрет же новинки – в так называемых "Жидкостных мускулах" (Fluidic Muscle).

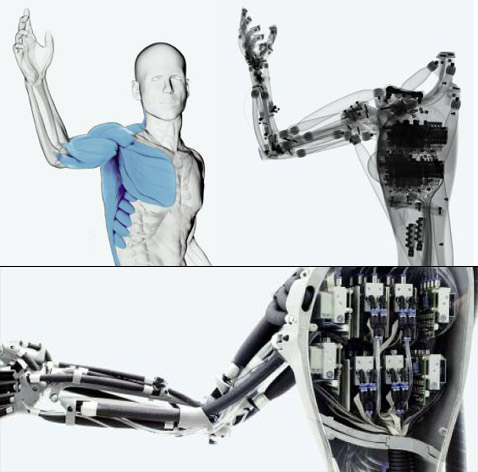

Рисунок мышц человека и рентгеновский снимок нового манипулятора, по замыслу компании, показывают сходство строения двух рук. Внизу: в торсе машины (поближе к мышцам, в целях ускорения их отклика на приказы) скрыт блок пьезоклапанов (иллюстрация и фотографии Festo).
Рисунок мышц человека и рентгеновский снимок нового манипулятора, по замыслу компании, показывают сходство строения двух рук. Внизу: в торсе машины (поближе к мышцам, в целях ускорения их отклика на приказы) скрыт блок пьезоклапанов (иллюстрация и фотографии Festo).
Вопреки названию, мускулы эти (правильнее было бы назвать их актуаторами) работают от сжатого (до 6-8 атмосфер) воздуха. Состоят они (упрощённо) из отрезков эластомерных шлангов, армированных арамидными волокнами.

При подаче давления они раздуваются вширь (поскольку в длину из начального, сдутого, состояния они вытянуться не могут) и одновременно сокращаются, словно настоящие мышцы.

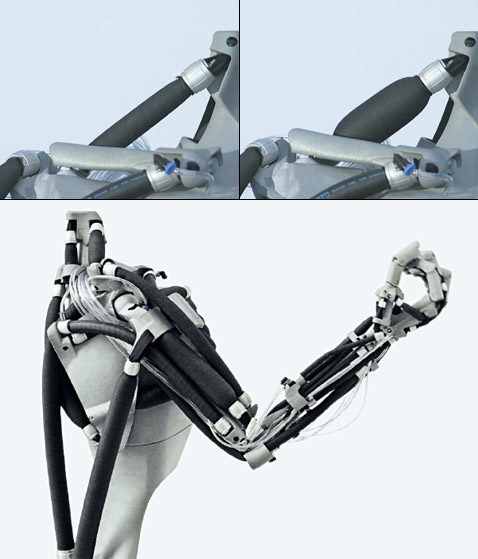

Вид сокращающейся мышцы робота вызывает биологические ассоциации (кадры и фото Festo).
Вид сокращающейся мышцы робота вызывает биологические ассоциации (кадры и фото Festo).
Примерно такой тип актуаторов (в том или ином варианте) изобретатели придумывали и строили не раз, но Festo полагает, что именно она довела конструкцию искусственных пневматических мускулов до совершенства. Фирма выпускает целую линейку таких устройств, отличающихся размерами и силой, а предназначены они для работы в качестве приводов в самом разном оборудовании.

По сравнению с электрическими приводами, равно как и с пневматическими или гидравлическими цилиндрами, такие мускулы не могут обеспечить высоких скоростей движения или дальности перемещения соединяемых деталей, зато обладают рядом иных сильных сторон.

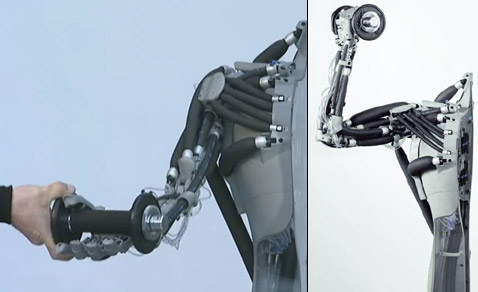

Спортивные упражнения робот Airic’s_arm выполняет не так энергично, как человек. Зато движения похожи (кадр и фото Festo).
Спортивные упражнения робот Airic’s_arm выполняет не так энергично, как человек. Зато движения похожи (кадр и фото Festo).
Сила, в буквальном смысле, — одна из них. Мышцы длиной несколько сантиметров могут развивать усилие в десятки килограммов, а иные модели — и в сотни. Вес их при этом куда меньше, чем у любого иного типа привода сравнимой силы.

Система управления может менять "напряжение" таких мышц до 100 раз в секунду, и никакой инерционности в движении они не проявят. Пусть скорость перемещения деталей, соединённых такой робототехнической мышцей, не очень велика, зато Fluidic Muscle может развивать ускорение до 100 м/c2.

Опять тест на

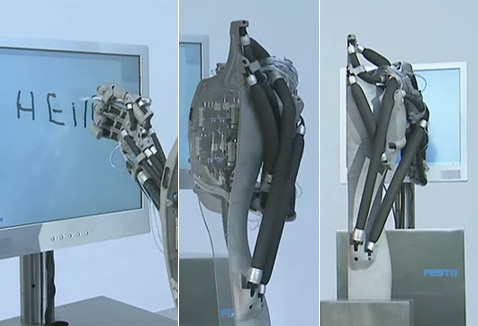

Опять тест на "грамотность". Тут неплохо видна задняя часть машины и, соответственно, искусственные мышцы спины (фотографии Festo).
Сокращается Fluidic Muscle на 10-20% от своей начальной длины, то есть — на считанные сантиметры. Но вспомните: мускулы человека, скажем, той же руки, прикреплены к костям вблизи суставов. И эти мускулы также отличаются сравнительно небольшим перемещением своих концов, зато развивают приличное усилие. А уж геометрия скелета обеспечивают в результате требуемое (быстрое и большое по размаху) движение конечности.

Вот и в новом роботе инженеры Festo пошли по тому же, проторённому природой, пути. Они решили сделать вот что: взяв несколько давно выпускаемых компанией "робо-мускулов", построить максимально близкое подобие руки человека. Близкое и по общим пропорциям, и по размерам, и по анатомии.

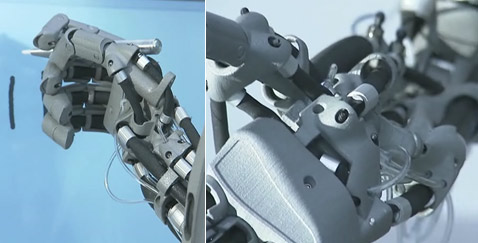

Пальцы, ладонь и предплечье робота при близком рассмотрении на человеческие не похожи. И всё же в своём строении они куда больше сходны с прототипом, чем большинство прежних моделей рук-манипуляторов (кадры Festo).
Пальцы, ладонь и предплечье робота при близком рассмотрении на человеческие не похожи. И всё же в своём строении они куда больше сходны с прототипом, чем большинство прежних моделей рук-манипуляторов (кадры Festo).
В руке Airic’s_arm её авторы воссоздали в металле и пластике практически все кости руки и плеча человека, включая лопатку (впервые в технике, утверждает компания), и даже кисть с пятью пальцами (по составным деталям аналогичными настоящим) и все положенные этой структуре суставы.

А приводят эту систему в движение Fluidic Muscle числом 32 штуки! Это приблизительно вдвое меньше, чем в настоящей руке и плечевом поясе, но всё равно — впечатляет.

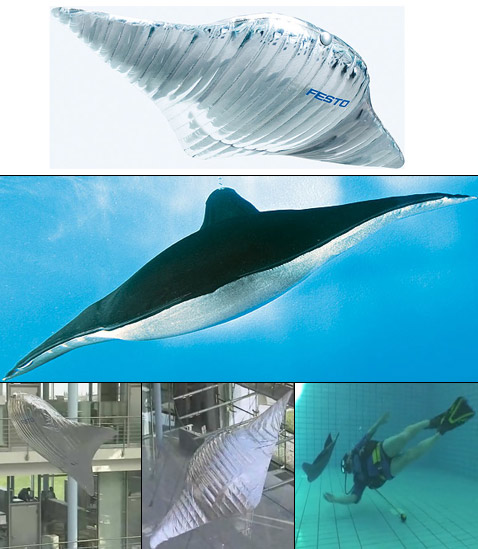

Полёт и заплыв роботов-скатов (фотографии и кадры Festo).
Полёт и заплыв роботов-скатов (фотографии и кадры Festo).
Искусственные мускулы в новом роботе подражают в размерах и по расположению настоящим мышцам: сгибателям пальцев, мышцам ладони, бицепсу, трицепсу, грудным мышцам, дельтовидной мышце и так далее.

К этому набору создатели робота добавили быстродействующие и высокоточные пьезокерамические клапаны и новый софт. Развиваемая сила и перемещение составных частей руки постоянно измеряются встроенными датчиками перемещения (всего их тут шесть) и давления воздуха (они индивидуальны для каждого мускула).

Так получилась удивительная рука, которую с человеческой, конечно, не спутаешь, но её облик всё равно вызывает в памяти картинки из анатомического атласа. И действует она точнее и натуральнее (по движениям) большинства рук для роботов, созданных ранее другими фирмами.

Любопытно, что инженеры компании не раз прибегали к "природным патентам". Например, недавно они создали летающего по воздуху и плавающего под водой роботов-скатов Air_ray и Aqua_ray. Придуманы были эти аппараты как техноискусство и реклама принципов биомиметики (ну и возможностей фирмы, заодно).

Air_ray наполнен гелием, и в воздухе он плавает не хуже своего собрата из водной среды. Встроенные приводы придают "крыльям-плавникам" скатов движения, копирующие движения настоящей рыбы, а радиоуправление позволяет направлять машины в любую сторону и даже выполнять фигуры высшего пилотажа.

Что до Airic’s_arm, её разработчики намерены и дальше развивать этот проект.

Найденный принцип, пишут они, позволит в будущем создать аналогичные робототехнические шеи, ноги, а после оснащения таких конечностей тактильными датчиками и видеокамерами можно будет строить гуманоидных роботов с выдающимися возможностями.

Да и негуманоидные машины также смогут извлечь из этой технологии выгоду. Ведь никто не мешает конструкторам воспроизвести в металле (с теми же ингредиентами, что и в Airic’s_arm) какое-нибудь земное животное или даже придумать фантастическое.
